Ausschnittfoto eines LKW
Schalterkappe

Batterietrennschalter mit Schlüssel

Nennspannung max. 24 V.
Schutzart IP6K6-DIN 40050 Teil 9 bei Verwendung der Schalterkappe

belastbar max.

Dauerbelastung
max.

Unter Last
schaltbar

Bestell-Nr.
ohne Schalterkappe

Bestell-Nr.
mit Schalterkappe

Abb.

2500 A /
5 Sek.

250 A

--

B 612.0050-5

B 612.0050-5.4

1

2500 A /
5 Sek.

250 A

50 x bei 250 A

B 612.0052-5

B 612.0052-5.3

1

2500 A /
5 Sek.

250 A

--

B 612.0050-6

B 612.0050-7

2

2500 A /
5 Sek.

250 A

50 x bei 250 A

B 612.0052-6

B 612.0052-6.1

2

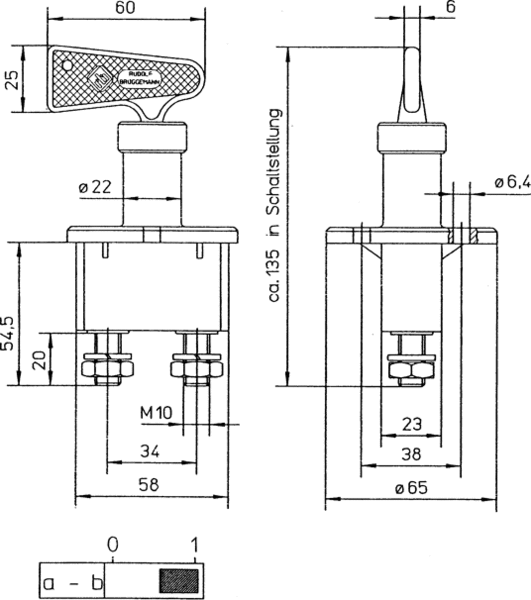

Technische Illustration mit Bemaßung
Abb. 1:
B 612.0050-5 / B 612.0050-5.4
B 612.0052-5 / B 612.0052-5.3

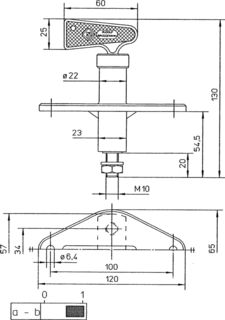

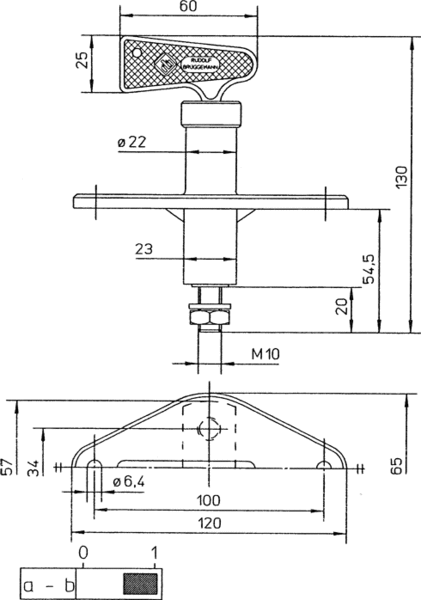

Technische Illustration mit Bemaßung
Abb. 2:
B 612.0050-6 / B 612.0050-7
B 612.0052-6 / B 612.0052-6.1

(Technische Illustrationen: Größere Ansicht durch Anklicken)

Zubehör

Ersatzschlüssel:
Bestell-Nr.: B 512.0028-5

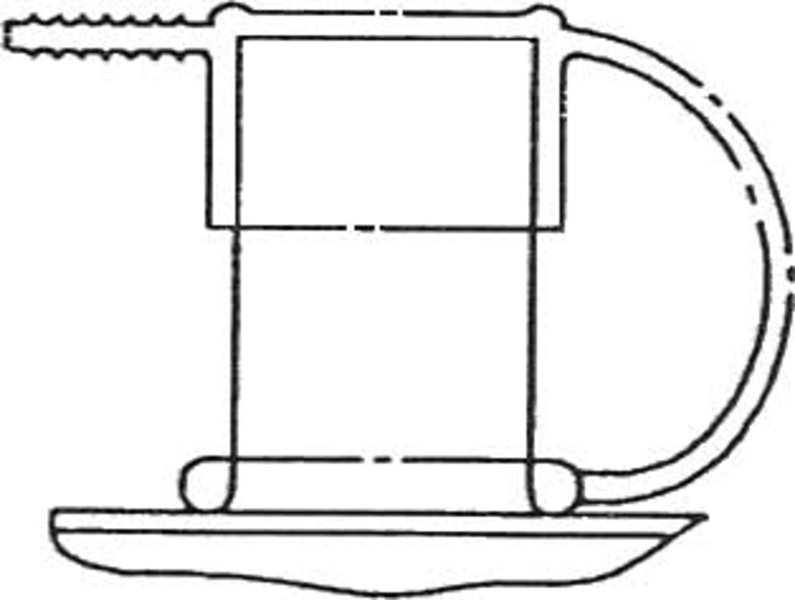

Schalterkappe:
Bestell-Nr.: B 512.0047
