Fuse Holder, 12-poles, without cover, without fuses

  • Holder from PBTP GF - natur
  • 6 Terminals  6,3 x 0,8 mm from  CuSn 6

Order-Nr.

connected poles

B 617.0011

2-3; 4-5-6-7; 8-9; 10-11

B 617.0011-1

1-2-3; 4-5-6; 7-8; 9-10; 11-12

B 617.0011-2

1-2; 5-6; 7-8-9; 10-11

B 617.0011-3

2-3; 4-5; 6-7-8-9; 10-11-12

B 617.0011-4

2-3; 5-6-7; 8-9; 10-11

B 617.0011-5

2-3; 4-5-6-7; 10-11-12

B 617.0011-6

2-3; 5-6-7-8; 9-10-11

B 617.0011-7

2-3; 5-6; 7-8; 11-12

B 617.0011-8

2-3; 5-6-7-8; 10-11

B 617.0011-9

1-2-3-4; 5-6-7; 9-10-11-12

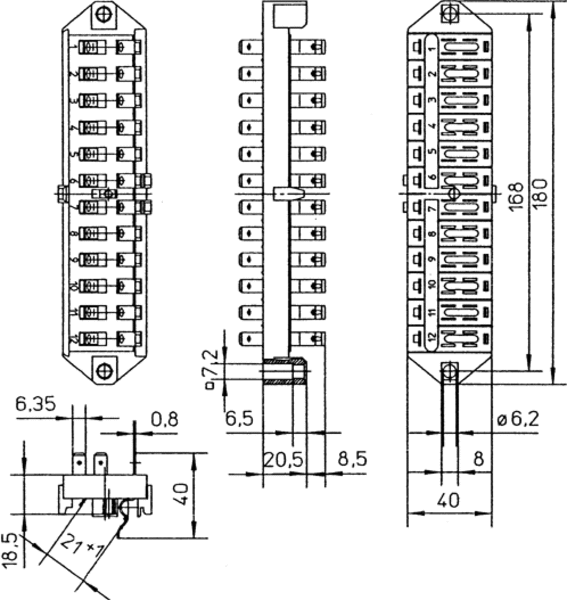

Technische Illustration mit Bemaßungen

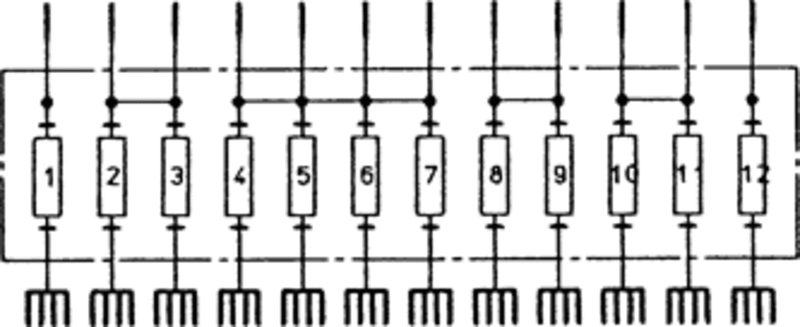

Technical sketch as example of connections in B 617.0011
example of connections B 617.0011

Sicherungsdosen und Leisten mit anderer Bestückung auf Anfrage
