Fuse Holder, 12-poles, with cover , without fuses

  • Housing from  PC-GF - black
  • Cover from SAN - transparent
  • 60 connectors  6,3 x 0,8 mm from CuSn 6

Order-Nr.

connected poles

B 617.0012

2-3; 4-5-6-7; 8-9; 10-11

B 617.0012-1

1-2; 5-6; 7-8-9; 10-11

B 617.0012-2

2-3; 4-5-6-7; 8-9; 10-11

B 617.0012-3

2-3; 4-5-6-7; 10-11-12

B 617.0012-4

1-2; 3-4; 7-8; 9-10-11-12

B 617.0012-5

1-2-3

B 617.0012-6

1-2; 5-6-7; 8-9

B 617.0012-7

1-2; 3-4; 9-10-11-12

B 617.0012-8

keine

B 617.0012-9

1-2; 3-4; 10-11-12

B 617.0012-10*

2-3; 4-5-6-7; 8-9; 10-11

B 617.0012-11

1-2; 3-4; 5-6-7; 9-10; 11-12

* equipped with fuses (8 Amps)

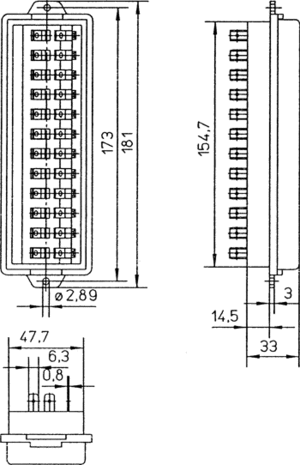

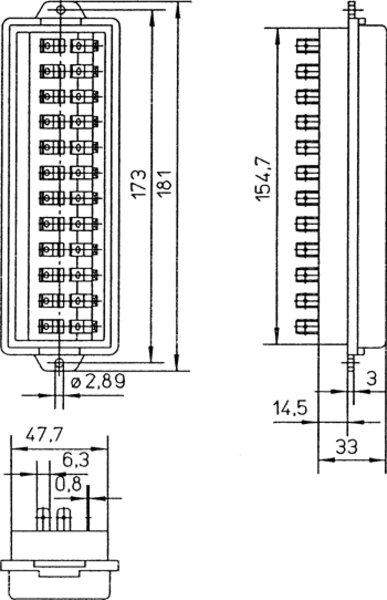

Technische Illustration mit Bemaßungen
Example of connection bridge for B 617.0011

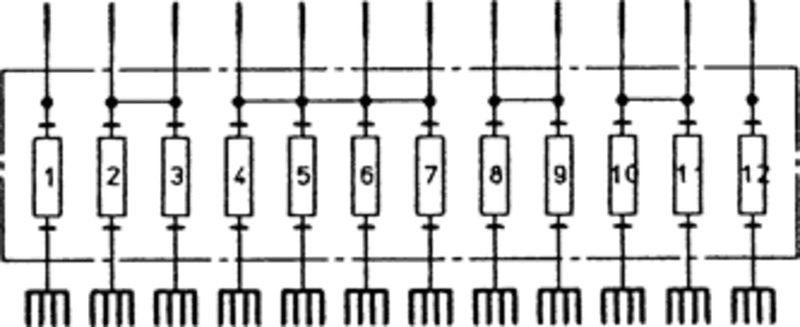

Example of connections B 617.0012

Sicherungsdosen und Leisten mit anderer Bestückung auf Anfrage

(Technische Illustrationen: Größere Ansicht durch Anklicken)
